Jak wymiarować widły ?

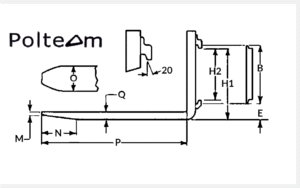

W trosce o prawidłowy dobór Twoich wideł prosimy określić swoje parametry / wymiary wideł wg rysunku poniżej

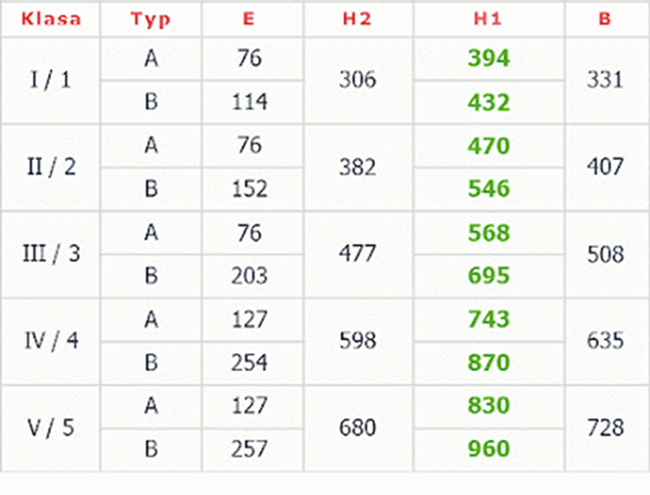

Klasa karetki – sporządzona wg. norm ISO / FEM – dane klas znajdują się w tabeli poniżej
Potrzebne dane do ustalenia klasy karetki:
B –wysokość karetki w [mm]
H2 – wysokość karetki w [mm]
H1– wysokość karetki od podłoża [mm]
E – odległość od karetki do podłoża [mm]
Opis oznaczeń do formularza kontaktowego:
P – długość wideł
O – szerokość płaskownika z jakiego wykonane są widły
Q – wysokość płaskownika z jakiego wykonane są widły
Ustalenie klasy wideł:
Sprawdzamy na wózku wymiar B oraz H1
- Przykład 1: Jeśli B = 407 mm; H1 = 470 mm – to widły w klasie 2A
- Przykład 2: Jeśli B = 407 mm; H1 = 546 mm – to widły w klasie 2B
- Przykład 3: Jeśli B = 508 mm; H1 = 568 mm – to widły w klasie 3A
Nasz konsultant odpowie na wszelkie pytania związane z wymiarowaniem oraz doborem wideł do wózka widłowego
